AP2008F系列無線能效監測儀表
AP2008F-3400無線能效監測儀表
產品簡介
AP2008F-3400無線能效監測儀表采用了微處理器技術和數字信號處理技術，測量精度
高，能直接或間接測量電網中的全部電量，安裝方便。通過上位機管理平臺可遠程監視，可作為
一種智能化、數字化的前端采集元件?？蓮V泛應用于數字變電站、變電站自動化、配電自
動化、智能建筑配電和工廠自動化等監測控制系統、能源管理系統、環保監測系統和安防監視報
警系統中，也可應用于企業內部的電參量監測、電能測量、管理和考核。
功能和特點
體積小，重量輕，一個模塊可根據用戶需要任意組合成1~4路三相電力監測終端。
實時監測1路三相電壓，1~4路三相電流、功率、功率因數、頻率、漏電、四象限電能、分時電能(尖峰平谷)、THD、諧波、電能質量等電量參數。
具有四象限電能的兩套分時電能，12個計量時段(尖峰平谷) ，96個計量單元，可自由設置。
通過溫度傳感器對其每一根線路的運行溫度進行監測并控制。
接受標準CT和PT輸入?？删幊?，能靈活的測量顯示線路的一次側或二次側測量值。CT可 在5A~ 2000A范圍內直接測量，提高了電流的測量精度。
四路開關量輸入，可實現遠程觀察開關斷合及設備的運行狀態。
具有RS485 (Modbus協議) 、無線LORA、 GPRS/4G等 通訊接口，方便組網數據采集傳遞。
安裝靈活方便，可軌道安裝、線纜捆綁安裝。并具有電壓線纜穿刺取電，鉛封防改裝防護。
滿足國家標準GB/T13978-2008、GB/T17215-2008以及 電力行業標準DL/T614-2007的相關要求。

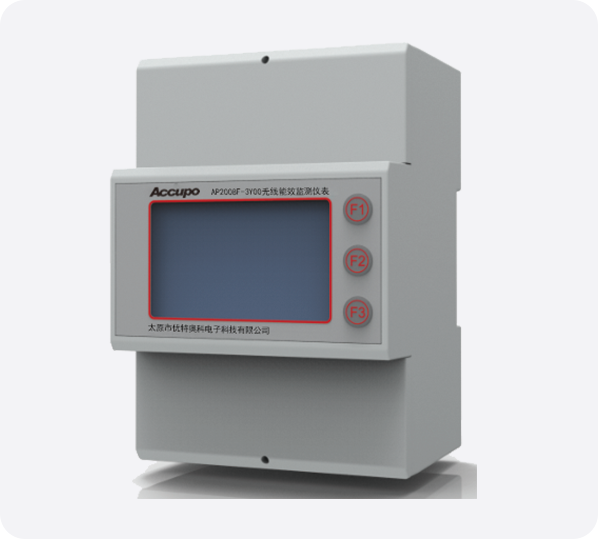

AP2008F-3Y00無線能效監測儀表
產品簡介
AP2008F-3Y00無線能效監測儀表主要針對用電終端計量監測改造方案，由監測裝置和CT模塊組成，采用開口互感器和水晶頭連接模式，極大地簡化了現場的布線。主要適用于AC220/380V低壓配電系統中的配電柜、開關柜等，支持4個三相回路測量。具有三相回路的總參數（總功率、總電能等）和分相參數的測量和計量功能。外置互感器，最大支持1000A電流測量，滿足不同的現場應用需求。標準35mm導軌安裝。
功能和特點
大屏液晶顯示
實時參數測量：各回路單/三相電壓、單/三相電流、單/三相有功功率、單/三相無功功率、單/ 三相視在功率、單/三相功率因數、頻率
需量計算：各回路三相平均電流、三相總有功功率、三相總無功功率、三相總視在功率需量
計費測量：各回路總有功電度、總無功電度、四象限電度
數據凍結：各回路小時用電凍結、日用電凍結、月用電凍結
通信功能：RS485、NB-IoT 通訊通訊，Modbus-RTU 協議
