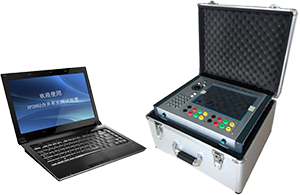

AP2062合并單元測試裝置

產品簡介

AP2062合并單元測試裝置是太原市優特奧科電子科技有限公司專門為電力系統針對合并單元模塊全面系統檢測而設計的產品。該裝置采用了微處理技術和數字信號處理技術，集多種類型合并單元測試于一體?？蛇m用于傳統互感器輸入型、電子互感器輸入型、混合輸入型等各種類型合并單元的全面系統檢測。

功能和特點

測試裝置可同時輸出模擬信號、SMV采樣值報文、FT3報文、GOOSE報文作為標準通道輸入到合并單元，并在內部對這些標準通道進行采集。被測合并單元同時接收到標準通道輸出，處理后以SMV或Ft3的方式發送給測試裝置，測試裝置將被測通道與標準通道一一對比，從而自動得到合并單元的幅值、頻率、相位誤差。

該測試裝置支持合并單元的所有測試項目。有精度測試功能；時間同步測試；絕對額定延時測試；SOE響應時間測試；IEC-61850規約測試；數字報文故障測試；數字報文監控分析統計；網絡壓力測試；錄波回放功能；合并單元母線電壓切換、并列功能測試。

對輸出的模擬信號進行回采提高精度。通過選取超低溫漂元件、降低功耗溫升、溫度補償?shù)榷喾N方法控制溫漂，采集幅值精度達到0.05%、相位精度達到0.01°。

本裝置內部集成高精度信號源和采集電路。不需要外接信號源，本裝置能獨立完成合并單元測試，且適合閉環自動測試。

時間同步性能直接關系到測量幅值、頻率、相位等重要參數的準確性。本裝置能夠?qū)崿F(xiàn)精準的時間性能。發送均勻性誤差<0.1μs；報文時間戳標記誤差<0.1μs；同步時鐘誤差<1μs。

能夠仿真數字變電站現場數字報文各種報文異?，F(xiàn)場，便于測試合并單元在異常條件下的反應能力和處理方式。可以模擬的數字故障包括丟幀、錯序、品質因素異常、同步標志異常、均勻性抖動、錯值、GOOSE超時、GOOSE斷鏈、網絡風暴等。

支持豐富的報文分析統計功能。包括原始報文解析、同步標志和品質因素變化監控、均勻性統計、總報文計數、丟失報文計數、瞬時值突變觸發等功能

性能指標

類型	名稱	輸出范圍	精度	分辨率
模擬大信號輸出	交流電壓	6×125V	±0.05%	0.001V
	交流電流	6×20A	±0.05%	0.00001A
	直流電壓	6×176V	±0.1%	0.001V
	直流電流	6×10A	±0.1%	0.00001A
	頻率	0~1000Hz	1mHz	0.001Hz
模擬小信號輸出	交流電壓	12×10V	±0.05%	0.00001V
	直流電壓	12×10V	±0.05%	0.00001V
	頻率	0~1000Hz	1mHz	0.001Hz
光纖網口	SC接口6對 100Base-FX(100Mbit、多模光纖、全雙工)
光纖串口	SC接口5對 2M～10M多模光纖
同步接口	支持：GPS（內置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E）
開關量輸入	8路，規格：10-250VDC或空接點,自動識別
開關量輸出	8路，規格：空接點。交直流開斷能力：0.5A,250V
電源	AC:175V～265V 頻率：50Hz
